此帖开始均为电压型巴伦。
下图可以明显看出电压型巴伦原理是什么。
这是端馈天线常用的9：1巴伦（9是接天线端，1是接馈线端），数数圈数比、看看结构就明白什么是电压型巴伦，它就是一个高频变压器，原理等同于电源变压器，圈数比的平方就是阻抗比。

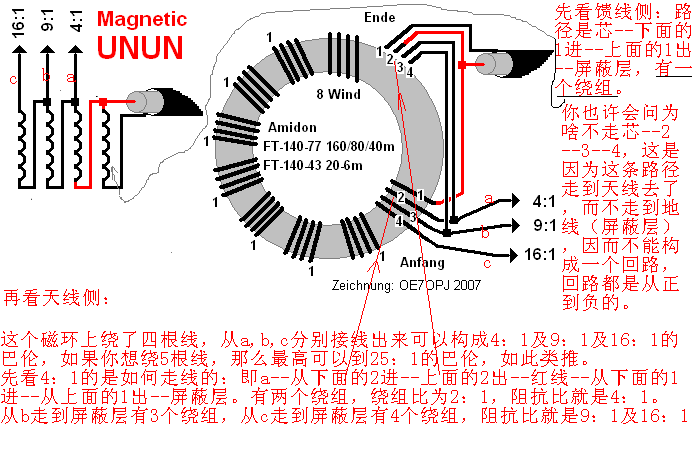

图一是9：1巴伦原理图，图二是另一个HAM做的巴伦实物，用树脂封起来防水又耐高电压。
9:1的巴伦，一头接的是馈线（馈线屏蔽层接地，而芯不接地，相对于地是不平衡的），另一头接的是长线天线及地线(这两者相对于地也是不平衡的)，巴伦的馈线侧（图1下边）和天线侧（图1上边）都是不平衡的，因此叫到不平衡---不平衡巴伦，英文里叫UN-UN,
个人认为这种“不平衡--不平衡”的说法很2B，让人混乱，因为巴伦就是进行不平衡--平衡转换，现在确整出个不平衡--不平衡的巴伦出来，何必这样讲呢，不过约定俗成，大家理解到底是怎么回事就行了，总之，只要分析对地电势是否一样就可知道平衡或不平衡（对地电势不一样就是不平衡，对地电势一样就是平衡）。
